什么是MPLS

MPLS（Multi-Protocol Label Switching , 多协议标签交换）。传统的IP转发采用的是逐跳转发。数据报文经过每一台路由器，都要被解封装查看报文网络层信息，然后根据路由最长匹配原则查找路由表指导报文转发。各路由器重复进行解封装查找路由表和再封装的过程，所以转发性能低。

与传统IP路由方式相比，MPLS在数据转发时，只在网络边缘分析IP报文头，在网络内部采用更为离效的标签( Label ) 转发，节约了处理时间。

MPLS位于TCP/IP协议栈中的数据链路层和网络层之间，可以向所有网络层提供服务。
通过在数据链路层和网络层之间墙加额外的MPLS头部，基于MPLS头部实现数据快速转发。

MPLS相关名词

LSR

支持MPLS的路由器，称为LSR（Label Switching Router），位于MPLS域边缘、连接其它网络的LSR称为边沿路由器LER (Label Edge Router) ，区域内部的LSR称为核心LSR(Core LSR)。

除了根据位置对LSR进行分类，还可以根据LSR对数据处理的方式进行分类：

入站LSR (Ingress LSR) ：通常是向IP报文中压入MPLS头部并生成MPLS报文的LSR 。
中转LSR (Transit LSR) ：通常是将MPLS报文进行例如标签置换操作，并将报文继续在MPLS域中转发的LSR 。
出站LSR (Egress LSR) ：通常是将MPLS报文中MPLS头部移除，还原为IP报文的LSR 。

FEC

FEC(Forwarding Equivalence Class,转发等价类)是—组具有某些共性的数据流的集合，这些数据流在转发过程中被网络节点以相同方式处理。

在MPLS网络中，FEC可以通过多种方式划分，例如基于目的IP地址及网络掩码、DSCP等特征来划分。
数据属于哪—个LSP，由数据进入MPLS域时的Ingress LSR决定。
MPLS标签通常是与FEC相对应的，必须有某种机制使得网络中的LSR获得关于某FEC的标签信息。

在传统的采用最长匹配算法的IP转发中，匹配到同一条路由的所有报文就是一个转发等价类。
在MPLS中，关于FEC最常见的例子是：目的IP地址匹配同一条IP路由的报文被认为属于同一个FEC。

LSP

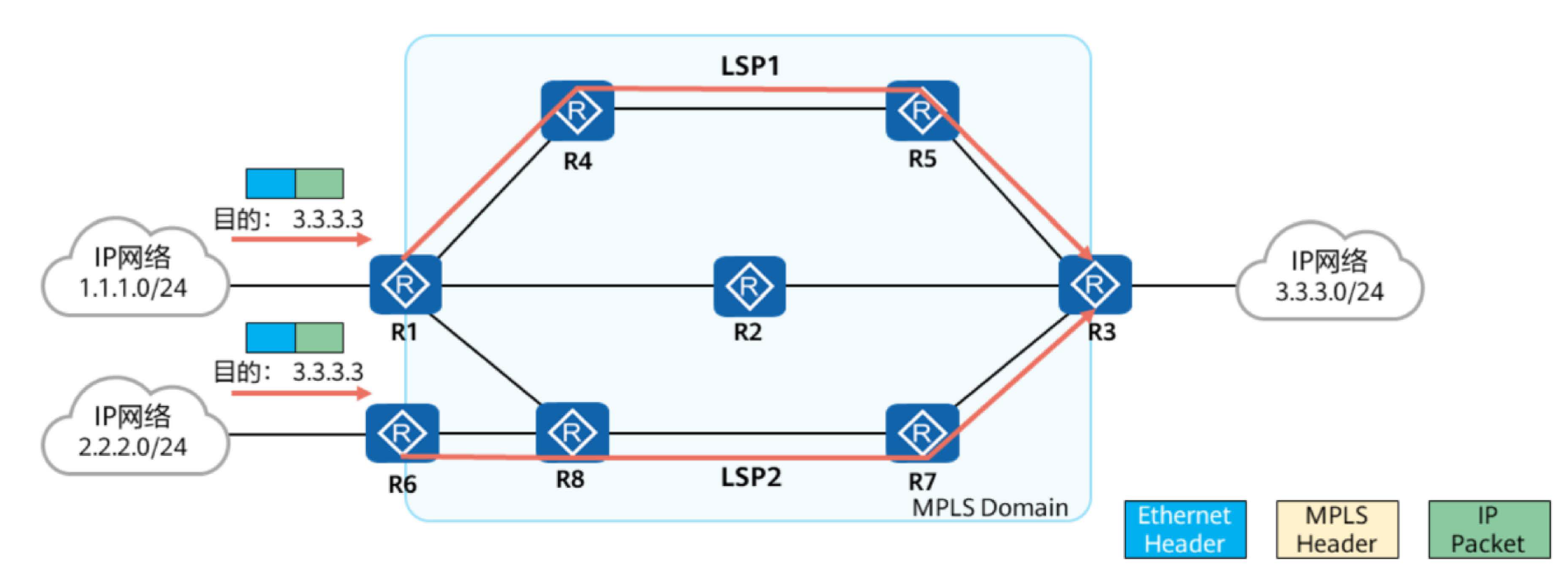

LSP ( Label Switched Path , 标签交换路径）是标签报文穿越MPLS网络到达目的地所走的路径。

同一个FEC的报文通常采用相同的LSP穿越MPLS域，所以对同一个FEC , LSR总是用相同的标签转发。

一条LSP包含一台入站LSR、一台出站LSR以及数量可变的中转LSR，因此LSP也可以看做是这些LSR的有序集合。
LSP需要在数据转发开始前建立完成，只有这样报文才能顺利穿越MPLS域。
LSP可通过静态和动态两种方式建立。
需要注意的是，LSP是一个从“起点”到“终点”的单向路径，若需要双向数据互通，则需要在双方之间建立双向的LSP。

MPLS标签

IP报文进入MPLS域之前，会被入站LSR压入MPLS头部（又叫MPLS标签），形成—个MPLS标签报文。一个标签报文可以包含一个或多个MPLS标签。

Label：用于携带标签值，长度20bit
EXP（experiment use）：主要用于Cos（class of service），长度3bit
S：栈底位，用于指示该标签头部是否为最后一层标签，长度1bit
TTL：防止报文被无限转发（和IP报文的TTL作用一样）

MPLS支持—层或多层标签头部，这些标签头部的有序集合被称为标签栈(Label Stack) 。

当标签栈中存在多个标签时，这些标签的顺序是非常讲究的：

最靠近二层头部的标签是栈顶标签，标签中的S字段为0 。
最靠近IP头部的标签是栈底标签，标签中的S字段为1 。

标签（Label）是—个短而定长的、只具有本地意义的标识符。标签空间就是指标签的取值范围

MPLS 转发

MPLS转发的本质就是将数据归到对应的FEC并按照提前建立好的LSP进行转发

如下图，MPLS的体系结构同样也包括控制平面和转发平面：

当网络层协议为IP协议时，FEC所对应的路由必须存在LSR的IP路由表中，否则该FEC的标签转发项不生效。

LSR用标签标识指定FEC , 所以该FEC的数据被发送至LSR时，必须携带正确的标签，才能被LSR正确的处理。

对于某个FEC，LSR上存在In标签和Out标签，为了保证标签报文被正确的转发和处理，上游LSR的出标签应该与下游LSR的标签值相同。

LSP建立

建立LSP，就是根据FEC事先为报文分配好标签，建立一条转发路径。建立LSP又分为静态和动态两种。

标签转发过程

LSR进行标签转发时，主要依靠FTN、NHLFE、ILM：

Tunnel ID：为了给使用隧道的上层应用（如VPN、路由管理）提供统一的接口，系统自动为隧道分配了一个ID，也称为Tunnel ID。该Tunnel ID的长度为32比特，只是本地有效。在MPLS转发过程中，FIB、ILM和NHLFE表项是通过Tunnel ID关联的。

Ingress处理过程：

当IP报文进入MPLS域，Ingress 查看FIB表（得到FTN信息），检查目的地址对应的Tunnel ID是否为0x0，如果为0，则进入正常的IP转发流程
如果Tunnel ID不为0，根据FIB的Tunnel ID找到对应的NHLFE表，把FIB和NHLFE关联起来。
查看NHLFE的表项，得到出接口、下一跳、出标签和标签操作
在IP报文中压入出标签，同时处理TTL，将封装好的MPLS报文发送给下一跳

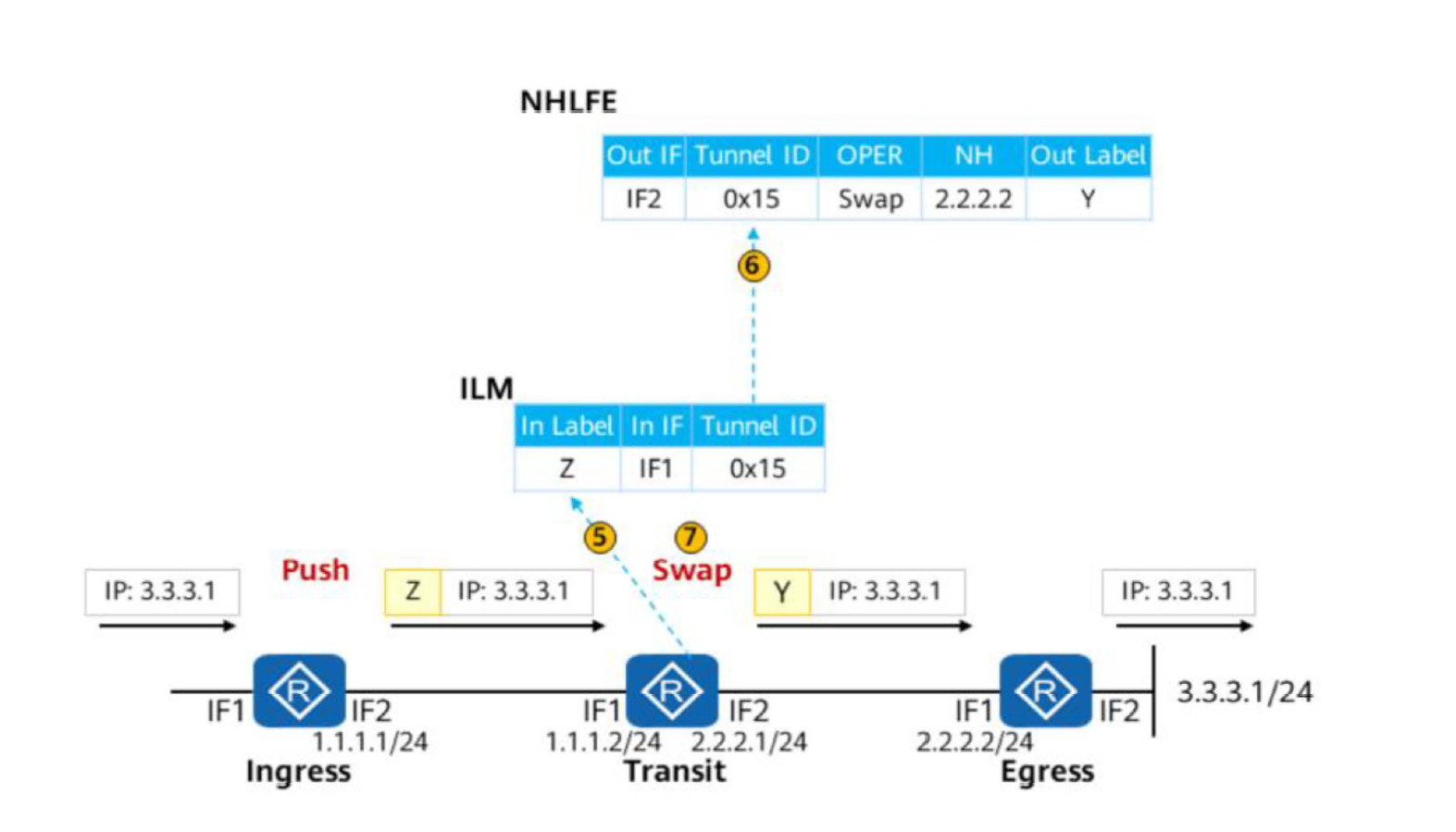

Transit处理过程：

根据收到的MPLS标签，查询对应的ILM表，得到Tunnel ID
根据Tunnel ID查找NHLFE表
在NHLFE中得到出接口、下一跳、出标签和标签操作，标签操作为swap，则交换标签

Egress处理过程：

根据ILM表，得到标签的对应操作为Pop，剥除该标签
根据标签头部的下一层报文进行下一步处理

LDP

在LSP建立提到，分为静态（手工）配置和LDP动态分发标签配置。LDP（Lable Distribution Protoal），是MPLS的一种控制协议，相当千传统网络中的信令协议，负责FEC的分类、标签的分配以及LSP的建立和维护等操作。LDP规定了标签分发过程中的各种消息以及相关处理过程。

LDP协议的工作过程包括：

建立LDP会话
LSR之间基于LDP会话动态交换标签与FEC映射信息，根据标签建立LSP

LDP会话

LSR之间互相交互绑定消息之前需要建立LDP会话，分为本地LDP和远程LDP会话：

本地LDP会话主要用于直连的两台LSR，远程LDP用于非直连的LSR
两台LSR之间交互Hello消息之后，即建立起邻接体(Adjacency) 关系；
在建立邻接体关系的基础上，两台LSR之间交互LDP会话消息，建立起LDP会话，两台设备之间形成LDP对等体关系

LSR ID

每一台运行了LDP的LSR除了必须配置LSR ID , 还必须拥有LDP ID 。

LDP ID的长度为48 bit，由32 bit的LSR ID与16 bit的标签空间标识符( Label Space ID ) 构成。

LDP ID以“LSR ID ：标签空间标识”的形式呈现。例如 2.2.2.2 : 0 。

标签空间标识一般存在两种形态：
值为0: 表示基于设备（或基千平台）的标签空间；
值非0 : 表示基于接口的标签空间。

LDP报文

LDP协议报文包括LDP报文头部和LDP消息两部分：

LDP消息包含五个部分。

U占用1个bit，为Unknown Message bit。当LSR收到一个无法识别的消息时，该消息的U=0时，LSR会返回给该消息的生成者一个通告，当U=1时，忽略该无法识别的消息，不发送通告给生成者。
Message Length占用2个bytes，以字节为单位表示Message ID、Mandatory
Parameters和Optional Parameters的总长度。
Message ID占用32个bit，用来标识一个消息。
Mandatory Parameters和Optional Parameters分别为可变长的该消息的必须的参数和可选的参数。
Message Type表示具体的消息类型，目前LDP定义的常用的消息有Notification，Hello，Initialization，KeepAlive，Address，Address Withdraw，Label Mapping，Label Request，Label Abort Request，Label Withdraw，Label Release。

消息类型及其作用如下表：

工作原理

包括会话建立、标签分发和交互过程三部分

会话建立

LDP会话状态机有五个状态：

五个状态描述

Non-Existent状态：该状态为LDP Session最初的状态，在此状态双方发送HELLO消息，选举主动方，在收到TCP连接建立成功事件的触发后变为Initialized状态。
Initialized状态：该状态下分为主动方和被动方两种情况，主动方将主动发送Initialization消息，转向OpenSent 状态，等待回应的Initialization消息；被动方在此状态等待主动方发给自己的Initialization消息，如果收到的Initialization消息的参数可以接受，则发送Initialization和KeepAlive转向OpenRec状态。主动方和被动方在此状态下收到任何非Initialization消息或等待超时时，都会转向Non-Existent状态。
OpenSent状态：此状态为主动方发送Initialization消息后的状态，在此状态等待被动方回答Initialization消息和KeepAlive消息，如果收到的Initialization消息中的参数可以接受则转向OpenRec状态，如果参数不能接受或Initialization消息超时则断开TCP连接转向Non-Existent状态。
OpenRec状态：在此状态不管主动方还是被动方都是发出KeepAlive后的状态，在等待对方回应KeepAlive，只要收到KeepAlive消息就转向Operational状态；如果收到其它消息或KeepAlive超时则转向Non-Existent状态。
Operational状态：该状态是LDP Session成功建立的标志。在此状态下可以发送和接收所有其它的LDP消息。在此状态如果KeepAlive超时或收到致命错误的Notification消息（Shutdown消息）或者自己主动发送Shutdown消息主动结束会话，都会转向Non-Existent状态。

发现阶段：

设备通过周期性地发送LDP链路Hello报文，实现LDP基本发现机制
LDP 链路Hello报文使用UDP报文，目的地址是组播地址224.0.0.2 。如果LSR在特定接口接收到LDP 链路Hello报文，表明该接口存在LDP邻接体。

TCP连接建立阶段：

Hello报文中携带传输地址，双方后续使用该地址建立LDP会话
传输地址较大的一方作为主动方，主动发起TCP连接

LDP的传输地址用于与邻居建立TCP连接。

两台LSR之间在建立LDP会话之前，需要先建立TCP连接，以便进行LDP协议报文的交换。
设备的传输地址被包含在LDP Hello报文中，LSR通过Hello报文知晓邻居的传输地址。
在使用Hello报文发现邻居并且知道了对方的传输地址后，邻居之间就会开始尝试TCP三次握手（基于传输地址），并且交互LDP的初始化报文、标签映射报文等，这些报文都使用双方的传输地址作为源、目的IP地址。
LSR必须拥有到达邻居的传输地址的路由。
缺省情况下，公网的LDP传输地址等于设备的LSR ID，私网的传输地址等于接口的主IP地址。

会话建立与保持：

TCP连接建立成功后，主动方R2（传输地址大的一方）发送LDP初始化报文，协商建立LDP会话的相关参数。
LDP会话的相关参数包括LDP协议版本、标签分发方式、KeepAlive保待定时器的值、最大PDU长度和标签空间等。
被动方R1收到初始化报文后，若接受R2的相关参数，则回应KeepAlive报文作为确认，为了提高发送效率同时发送自己的初始化报文。
R2收到R1的初始化报文后，若接受相关参数，则回复KeepAlive报文给R1 。
双方都收到对端的KeepAlive报文后，会话建立成功。后续通过周期性发送的KeepAlive报文保待会话。

标签分发

在LDP中，下游LSR决定标签和FEC的绑定关系，并将这个绑定关系发布给上游LSR（这里的上下游是根据数据的转发方向定的，一个LSR在数据流A中可能作为下游LSR，在数据流B中可能作为上游LSR）
标签的发布和管理由标签发布方式、标签分配控制方式和标签保持方式来决定：

标签发布方式

DU模式
- 对于特定的FEC，LSR无需从上游获得标签请求消息，便可以进行标签分配和发送。
- LSR会主动将自己给FEC捆绑的标签通告给上游邻居
- 标签发布方式为DU时，系统默认支持LDP为所有对等体分标签，即每个节点都可以向所有的对等体发布标签映射关系，不再区分上下游关系。因为在只给上游对等体分标签情况下，发送标签映射消息的时候，要根据路由信息对会话的上下游关系进行确认。
DoD模式
- 对于一个特定的FEC , LSR获得标签请求消息之后才进行标签分配与分发。
- 一般情况下，对特定FEC的访问需求会触发标签清求消息。

标签分配控制方式

独立模式
- 本地LSR可以自主分配一个标签绑定到某个FEC，并通告给上游，无需等待下游的标签
- 标签分配控制方式需要与标签发布方式结合使用：
  - 在使用DU作为标签分发方式的情况下，如图所示，R2和R3对192.168.4.0/24这条FEC，可以在上游LSR无请求，且自身没有收到下游LSR的标签绑定信息的情况下，主动向上游LSR通告标签绑定信息。
  - 采用DoD作为标签发布方式时，如图所示，R2和R3对192.168.4.0/24这条FEC，只要收到上游LSR的标签请求消息，可以在自身没有收到下游LSR的标签绑定信息的情况下，向上游LSR通告标签绑定信息。
有序模式
- 对于LSR上某个FEC的标签映射，只有当该LSR已经具有此FEC下一跳的标签映射、或者该LSR就是Egress时，该LSR才可以向上游发送该FEC的标签映射
  - 当标签分发方式为DU时，如图所示，对于192.168.4.0/24这条FEC，不论上游LSR是否有请求，必须收到下游LSR对此FEC的标签绑定信息才向上游LSR发布标签绑定信息，所以必须由Egress LSR，也就是R4作为LSP建立的“起点”。
  - 当标签发布方式采用DoD时，如图所示，对于192.168.4.0/24这条FEC，只有收到上游LSR请求的请求，且自身已经收到下游LSR的标签绑定信息的情况下，才向上游LSR通告标签绑定信息。因此，必须由Ingress LSR（R1）发起请求，逐跳请求到Egress LSR（R4），最终由R4开始，向上游建立LSP。

标签保留方式

自由模式
- LSR收到的标签映射可能来自下一跳，也可能来自非下一跳。（通过路由表可以得知是否为下一跳）
- 对于从邻居LSR收到的标签映射，无论邻居LSR是不是自己的下一跳都保留
  - DU标签分发方式下，如果采用Liberal保持方式，则R3保留所有LDP邻居R2和R5发来的关于192.168.1.0/24这个FEC的标签，无论该R2和R5是否是IP路由表中到达192.168.1.0/24的下一跳。
  - DoD标签分发方式下，如果采用Liberal保持方式， LSR会向所有LDP邻居请求标签。但通常来说，DoD分发方式都会和Conservative保持方式搭配使用。
保守模式
- 只保留下一跳邻居发送的标签映射
  - 当使用DU标签分发方式时，LSR可能从多个LDP邻居收到到同一网段的标签映射消息，如图中R3会分别从R2和R5收到网段192.168.1.0/24的标签映射消息。如果采用Conservative保持方式，则R3只保留下一跳R2发来的标签，丢弃非下一跳R5发来的标签。
  - 当使用DoD标签分发方式时， LSR根据路由信息只向它的下一跳请求标签。
- 当网络拓扑变化引起下一跳邻居改变时：使用自由标签保持方式，LSR可以直接利用原来非下一跳邻居发来的标签，迅速重建LSP，但需要更多的内存和标签空间。使用保守标签保持方式，LSR只保留来自下一跳邻居的标签，节省了内存和标签空间，但LSP的重建会比较慢。保守标签保持方式通常与DoD方式一起，用于标签空间有限的LSR。

PHP特性

PHP（Penultimate Hop Popping, 次末跳弹出），如果激活了PHP特性，那么egress节点在为本地路由分配标签的时候，会分配一个特殊标签——3 , 该标签被称为隐式空标签(Implicit NULL Label) 。当LSR转发一个标签报文时，如果发现对应的出标签值为3, 则LSR会将栈顶标签弹出，并将里面所封装的数据转发给下游LSR 。

在标签发布时，R3为作为192.168.3.0/24这条FEC的Egress LSR。分配标签时，R3为该FEC分配了标签3，并将该标签绑定信息通告给R2。
在数据转发时，R2作为到达192.168.3.0的次末跳（倒数第二跳），发现出标签值为3，于是将标签头部弹出，将IP报文转发给R3，而R3则仅需执行一次查询操作（查询FIB表）即可获得相应的转发信息，转发效率得到了提升。

隐式空标签和显式空标签

缺省情况下， Egress节点向倒数第二跳分配隐式空标签(implicit- null) ，即特殊标签3 。但在部署QoS的场景下，标签被弹出后，其中的优先级也会一并丢失。

显式空标签机制， Egress节点向倒数第二跳分配特殊标签0 。
R3在转发标签报文时，若出标签封装为o , 则不会将标签头部弹出，标签头部中的QoS信息得以保存。R4在收到带0标签的报文的时候，直接弹出标签，不用去查找ILM 表项。
缺省情况下， Egress分配的是隐式空标签。

举例说明

拓扑中的设备已配置OSPF并且正常学习到邻居的路由信息，同时在设备的各个接口使能LDP和MPLS功能，相邻的设备已建立好LDP会话。

LSR的标签分发和管理采用DU+Ordered+Liberal的方式。

现数据从R1进入，要到192.168.4.0/24网段。

标签分发

Egress标签分发：

R4直连网段192.168.4.0/24 , R4将主动为到达该网段的路由分配标签，如1041 , 并主动通过LDP协议报文将标签映射通告给LDP对等体R2和R3

Transit 标签分发：

以R2为例，在其路由表中，192.168.4.0/24路由的下一跳为R4 , 当它从R4收到关千192.168.4.0/24的标签映射通告时，由于该通告来自下游LDP邻居，因此这将触发它自己为该路由分配标签1021 , 并将标签映射通告给LDP邻居（如R1) 。R3同理。

Ingress 标签分发：

R1收到LDP邻居R2及R3通告过来的关于192.168.4.0/24路由的标签映射后，将这两个标签都存储起来，但是由千在自己的路由表中，到达192.168.4.0/24的下一跳是R2 , 因此当前它只会使用R2所通告的标签1021。

当R2发生故障时，OSPF路由将会重新收敛，此时R1的路由表中192.168.4.0/24路由的下一跳将会切换至R3，此时R1将启用R3所通告的、关于192.168.4.0/24的标签。

标签转发

Ingress

当R1收到发往192.168.4.1的IP报文时，首先在其FIB表中查询该目的IP地址，它发现所匹配的表项的Tunnel ID为非0，因此继续在NHLFE中查询该Tunnel ID，然后意识到需要将对该IP报文压入标签并进行标签转发，出接口为GE0/0/0、下一跳为R2、出站标签为1021，于是为报文插入标签头部并转发出去。
